DN2600玻璃钢管弯头连接方式，如何防止泄漏
🧿 一、DN2600适用连接方式
- 承插密封连接（推荐用于大口径）
- 结构设计：弯头两端分别为承口与插口，插口端设置环形O形圈卡槽（内置耐腐蚀橡胶圈），承口端设止动条插入口。
- 防漏机制：
- O形圈双级密封：橡胶圈预压缩实现低压密封；高压下介质压力推动橡胶圈进一步压紧密封面。
- 止动条锁紧：插入聚四氟乙烯止动条（宽12-20mm），阻止插口回退，适用温度≥20℃（低温需预热）。
- 安装要点：
- 插口标记插入深度（深度=插口长度-端间隙），对齐轴线后用手拉葫芦缓慢推入。
- 润滑剂使用硬脂酸锌/钙，避免涂至O形圈槽底以防滑脱。
泄漏之后维修方式：

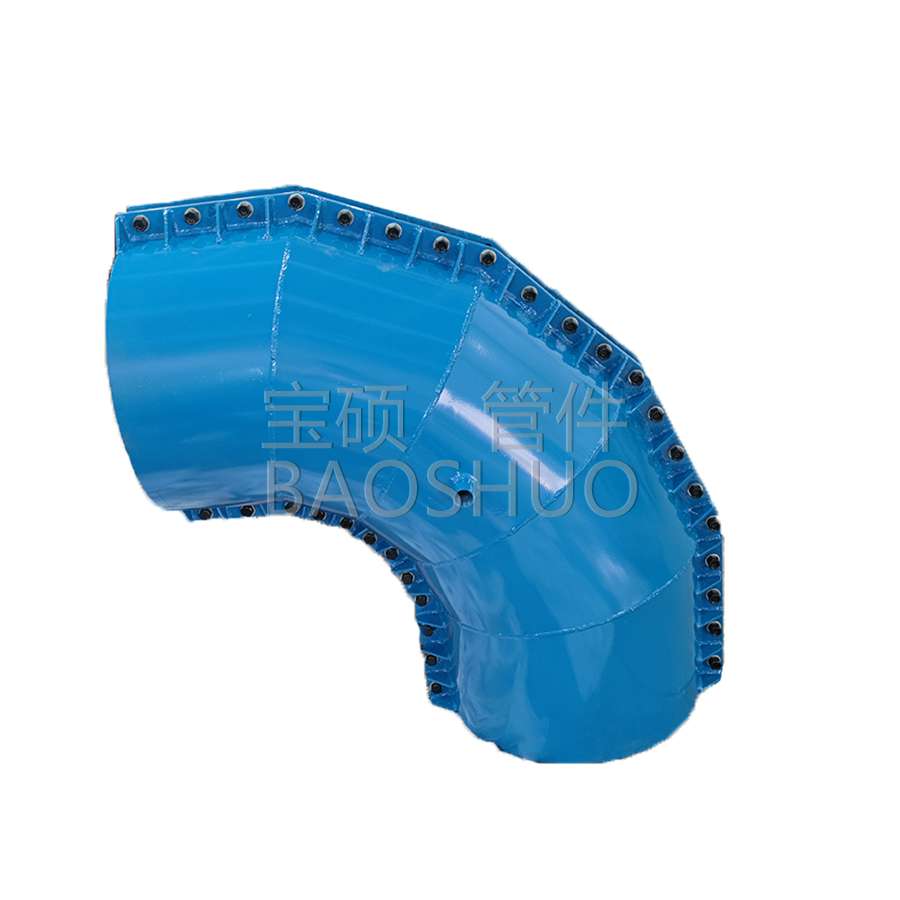

宝硕弯头哈夫节，一种管道维修抱箍，任意直径长度大小定制，包括DN2600弯头哈夫节，使用高强度碳钢材质，可定制不锈钢材质(304,316,316L)，密封橡胶三元乙丙橡胶，可定制氟橡胶，硅橡胶，丁晴橡胶。可在不停水状态下，带水带压力维修。
- 法兰式机械连接
- 结构组成：
- 弯头两端焊法兰盘，通过螺栓与管道法兰对接。
- 增设三角支撑架与底座，抵抗大管径弯矩。
- 防漏增强：
- 网格胶圈密封：采用分层泄压胶圈，压力越高密封越紧。
- 防倒扣设计：V型槽密封圈在高压下产生反向摩擦力，防止螺栓松动（如零渗漏弯头中的锁紧螺钉）。
泄漏之后维修方式：

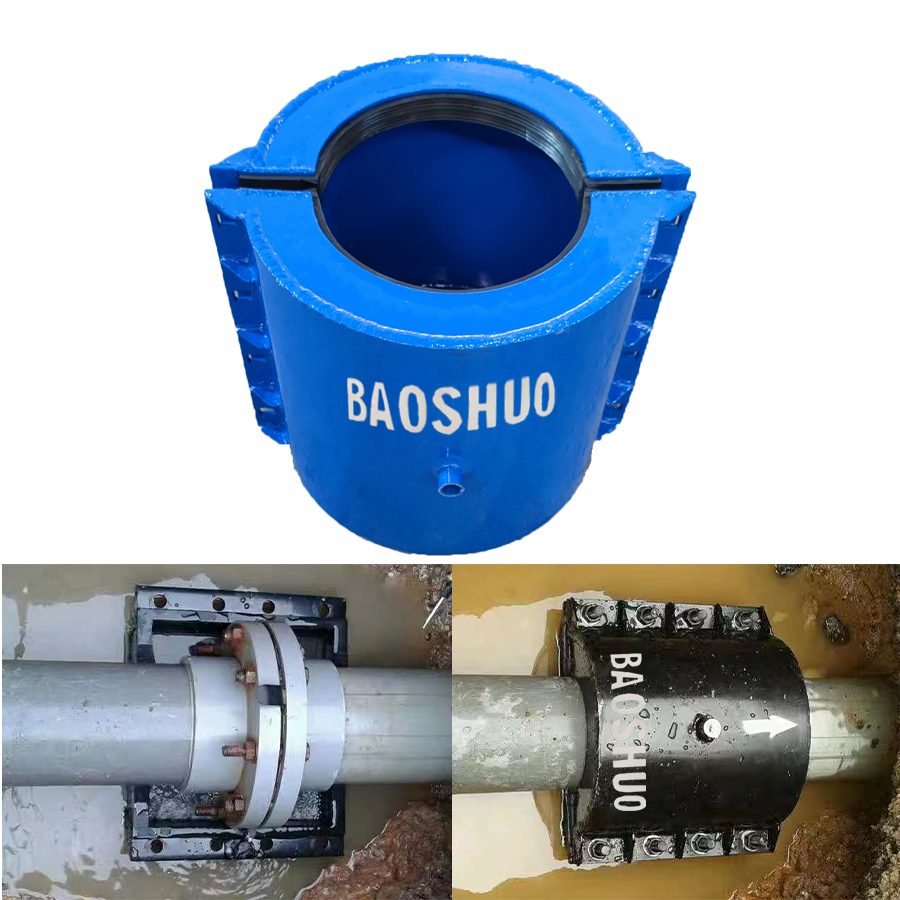

宝硕包法兰哈夫节，一种管道维修抱箍，任意直径长度大小定制，可将任意大小法兰包裹起来维修使用高强度碳钢材质，可定制不锈钢材质(304,316,316L)，密封橡胶三元乙丙橡胶，可定制氟橡胶，硅橡胶，丁晴橡胶。可在不停水状态下，带水带压力维修。
- 螺纹锁紧连接
- 锥形螺纹+密封环双重密封：
- 弯头承口加工锥形内螺纹，根部设密封环承台；插口加工匹配锥形外螺纹。
- 先放入弹性密封环（材质按介质耐蚀性选），旋紧时螺纹压紧密封环形成双重屏障。
- 优势：可拆卸重复使用，耐受热胀冷缩位移。
🧿二、防漏关键技术措施
- 多重密封结构
- 低压/高压分级密封：
- 低压区：V形盘根或O形圈预紧。
- 高压区：介质压力激活密封圈二次膨胀（如尖凸起密封圈）。
- 吸水膨胀层：在连接套内衬吸水树脂层，遇泄漏膨胀填缝，引导液体流入泄露单元的凹槽暂存。
- 热变形补偿设计
- 卡接组件+复位弹簧：
- 连接套侧壁设滑轨与滑块，通过复位弹簧允许管道轴向伸缩（±10mm），避免热应力开裂。
- 活动弯头自由旋转：
- 钢珠环形槽结构（下半圆槽+上半圆槽）实现360°旋转，补偿安装偏差。
- 加固与支撑系统
- 防倾支架：
- 底座+三角支撑架（底部带加强筋），分散弯头扭矩。
- 吊装辅助：
- 弯管焊接固定块，通过绳索与弹簧夹块固定吊钩，避免搬运震动导致接口损伤。
🧿三、总结建议
- 首选方案：承插密封连接（O形圈+止动条），适合DN2600大口径低压场景，兼顾效率与密封性。
- 高压场景：法兰式机械连接，搭配防倒扣密封圈和三角支撑底座。
- 泄漏应急：预置吸水膨胀层+压力传感器监测，并备双片式修补器(宝硕哈夫节)。
- 关键施工要求：轴线对齐误差≤2°，安装后48小时进行1.5倍压力测试。
通过上述设计，可系统性解决DN2600玻璃钢弯头泄漏风险，同时适应热变形与外力冲击。实际选型需结合介质压力、温度及现场支撑条件优化。
