高压法兰哈夫三通
产品概述

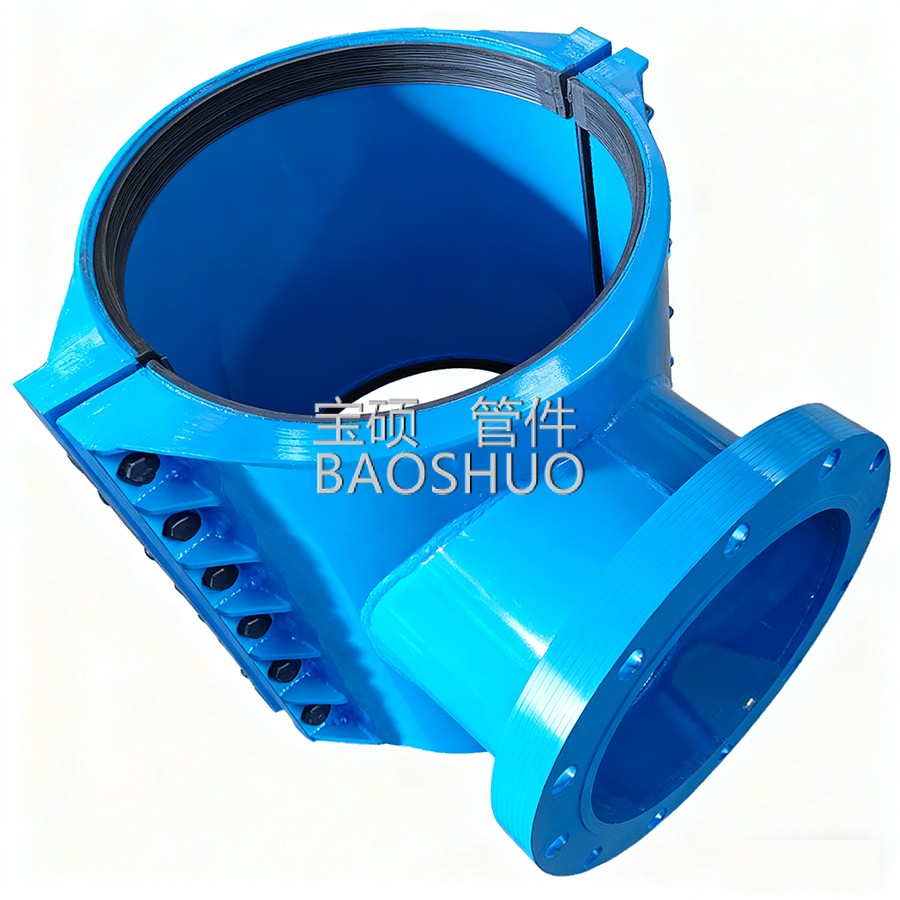

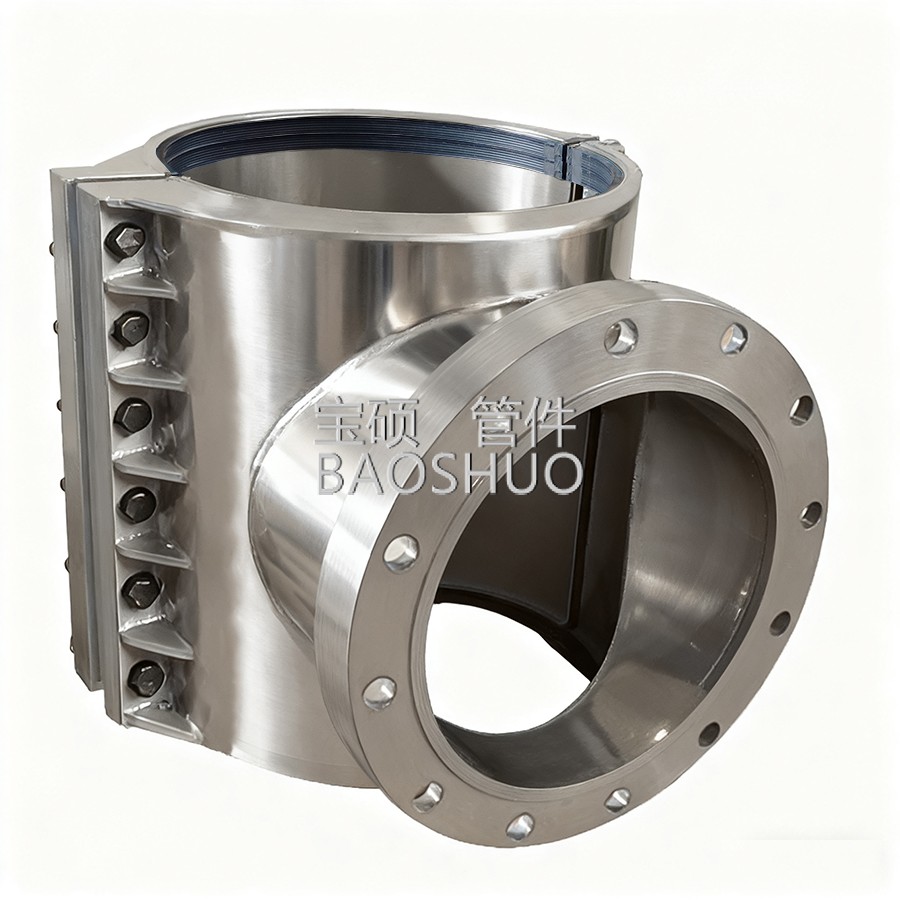

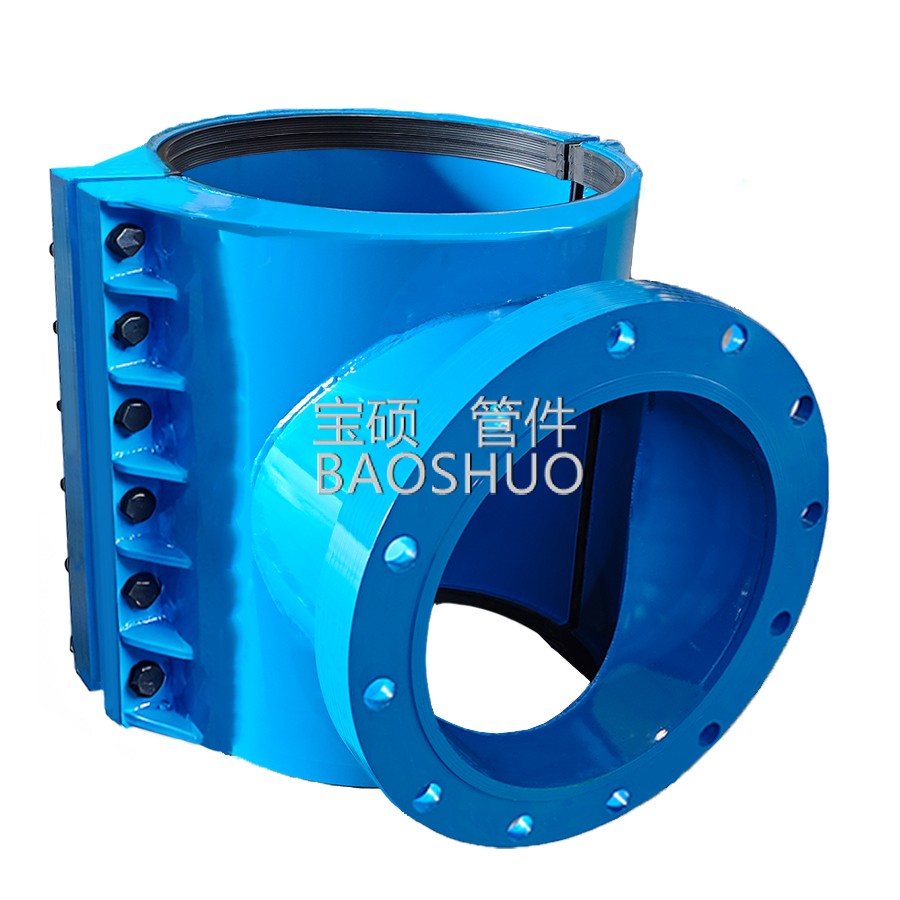

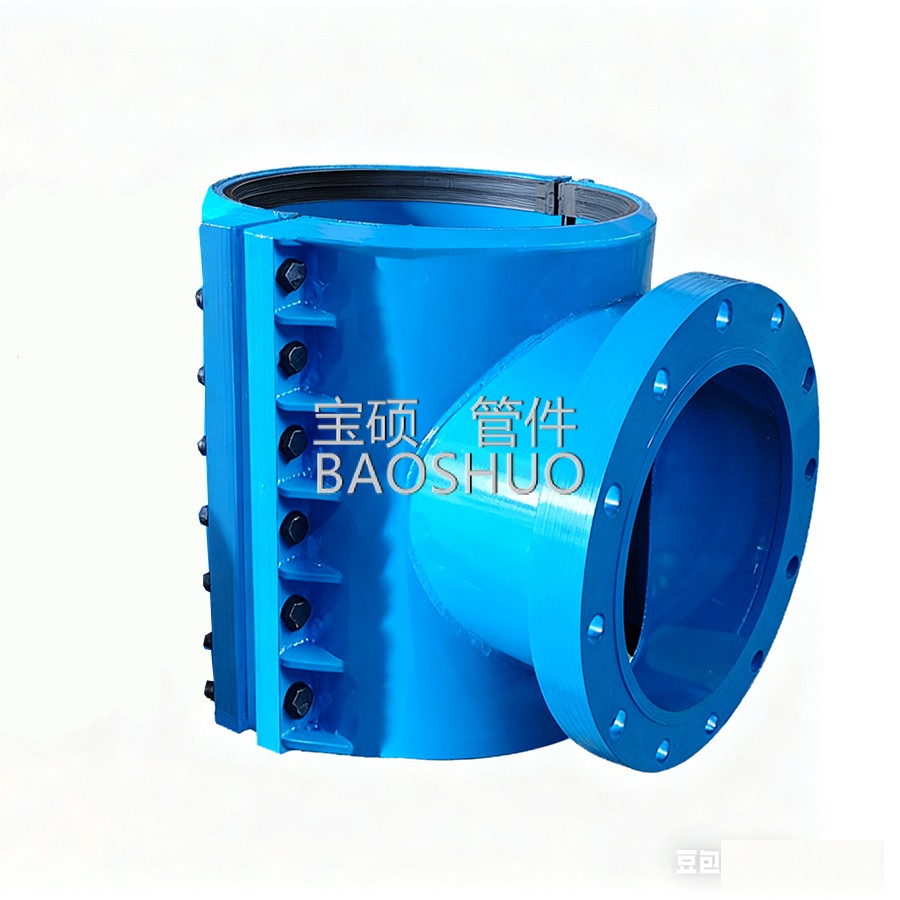

本产品为高压加强型开孔法兰三通，又称法兰哈夫三通、开孔三通或带压开孔三通。专为在6.0MPa (约60公斤) 及以上高压的输送管道上实现不停产、带压开孔分支而设计。
与传统三通相比，宝硕牌法兰哈夫三通采用加厚本体与强化结构，承压能力卓越，安全系数高。其独特的分半式哈夫结构，可在主管道无需停机、泄压的情况下，通过机械连接完成安装，随后即可进行带压开孔作业，是石油、化工、能源、供水等需要连续生产行业进行管道改造、增接、维修的理想解决方案。
宝硕牌法兰哈夫三通核心特点与优势
高压卓越：宝硕牌法兰哈夫三通专为PN60 (6.0MPa) 高压工况设计，本体加厚，结构坚固，安全可靠。
免停输作业：采用分半式哈夫结构，可在主管道不停产、不泄压的情况下完成安装，极大减少停产损失。
材质多样：提供多种本体材质及密封橡胶选择，以满足不同介质、温度及腐蚀性环境的需求。
适用广泛：覆盖DN20至DN1000的管道外径范围，并提供多种长度选项，适应性强。
密封可靠：内置优质密封圈，并设计有专利密封槽结构，确保在高压下仍能实现滴水不漏。
安装便捷：螺栓连接方式，安装快速简便，大幅缩短施工周期，降低人工成本。
技术参数
|
项目 |
参数/选项 |
|
公称压力 |
PN60 (6.0MPa) |
|
适用管径 |
Ø20mm - Ø1000mm (可根据客户需求定制) |
|
主体材质 |
Q235碳钢、304不锈钢、316不锈钢、2205双相不锈钢 |
|
密封材质 |
三元乙丙橡胶(EPDM)、硅橡胶(SI)、氟橡胶(FKM)、丁腈橡胶(NBR) |
|
产品长度 |
50mm - 1000mm (可根据客户需求定制) |
|
连接方式 |
分半式哈夫结构（夹箍连接），分支口为标准法兰 |
|
认证 |
ISO14001,ISO45001,ISO9001 |
材质与工况选择指南
- 本体材质选择建议
|
材质 |
特性与适用环境 |
|
Q235碳钢 |
经济通用，适用于水、非腐蚀性油品、气体等介质，开孔三通表面有环氧树脂防腐涂装。 |
|
304不锈钢 |
通用不锈钢，耐腐蚀性良好，适用于食品、化工、一般腐蚀性介质。 |
|
316不锈钢 |
含钼，耐氯化物腐蚀能力更强，适用于海洋环境、化工、含氯离子介质。 |
|
2205双相钢 |
高强度，优异的耐应力腐蚀开裂和点蚀性能，适用于苛刻的化工、石化、海水环境。 |
- 密封橡胶选择建议
|
橡胶材质 |
耐温范围(约) |
特性与适用介质 |
|
三元乙丙(EPDM) |
-40℃ ~ +120℃ |
耐热水、水蒸气、弱酸、弱碱、醇类、严寒环境。 |
|
硅橡胶(SI) |
-60℃ ~ +200℃ |
耐高低温性能极佳，适用于高温空气、部分化学品，但耐磨性稍差。 |
|
氟橡胶(FKM) |
-20℃ ~ +200℃ |
综合性能最优，耐高温、油类、溶剂、强酸，适用于大多数苛刻工况。 |
|
丁腈橡胶(NBR) |
-30℃ ~ +100℃ |
优异的耐油性（矿物油、燃油），适用于石油、液压油等介质。 |
宝硕牌法兰哈夫三通应用领域
石油与天然气：在主管线上增接支线、安装计量装置或阀门。
化工与石化：用于腐蚀性介质管道的分支改造。
供水与排水：在高压输水主管道上开孔连接支管。
电力与能源：用于电站的循环水、油气管道系统。
船舶与海洋工程：适用于船用及海上平台的管道系统。
安装流程简介
- 定位准备：确定主管道开孔位置，清理管道表面。
- 安装下座：将下半部分三通本体包裹管道，初步紧固。
- 安装上座：合上上半部分三通，确保密封圈就位，按对角线顺序均匀拧紧所有夹箍螺栓。
- 连接阀门与开孔机：在分支法兰上安装合适的闸阀和开孔设备。
- 带压开孔：通过开孔机完成主管道开孔，提回刀具，关闭阀门，拆除开孔机。
- 支管连接：即可在阀门后连接新的支管管线。
宝硕牌法兰哈夫三通订货须知
订货时请提供以下信息：
主管道外径 与 材质
管道内介质、压力及温度
期望的三通本体材质与密封圈材质
分支口的法兰标准与压力等级
所需产品的总长度
> 注意：本产品需由专业人员操作。带压开孔作业存在一定风险，请务必遵循安全操作规程。以上规格如有变更，恕不另行通知，具体以实际产品及技术协议为准。
