管道开孔注意事项,丝口开孔三通安装时的注意事项
- 安装前的风险评估与准备:
系统压力: 根据确管道内介质、工作压力和温度。购买相应的丝口开孔三通,在安全范围内的压力和温度下安装施工。如果可能,尽量降低系统压力至安全范围,确保阀门操作可靠,防止意外升压。
介质特性: 根据确管道内介质介质是否易燃、易爆、有毒、腐蚀性或有污染性。施工前做好相应的安全防护。
工作区域: 确保施工场所,有足够的安全脱离空间。
针对施工人员要求: 操作人员必须经过专业开孔施工培训,并且作业时穿戴符合要求的安全帽、防护眼镜、面罩、防割手套、防护服、安全鞋等,根据介质特性可能还需要呼吸防护。
- 管道状况检查:
材质与壁厚: 确认主管道钢管、铸铁管、玻璃钢管、PE管等的剩余壁厚。确认管道壁厚足以达到开孔施工要求。
圆度与直线度: 确认开孔位置附近管道的圆度和直线度符合开孔要求,确保开孔后安装的开孔三通的密封橡胶能完好贴合,没有管道变形而产生空隙。
腐蚀与缺陷: 仔细检查开孔区域及附近是否有严重腐蚀、裂纹、夹渣、凹陷或其他缺陷。这些缺陷会极大削弱管道强度,禁止在此类位置开孔。
清洁度: 清理管道外壁开孔区域的油污、锈蚀、涂层、保温层等,确保开孔机和开孔三通能紧密贴合、密封良好。
- 设备与材料选择:

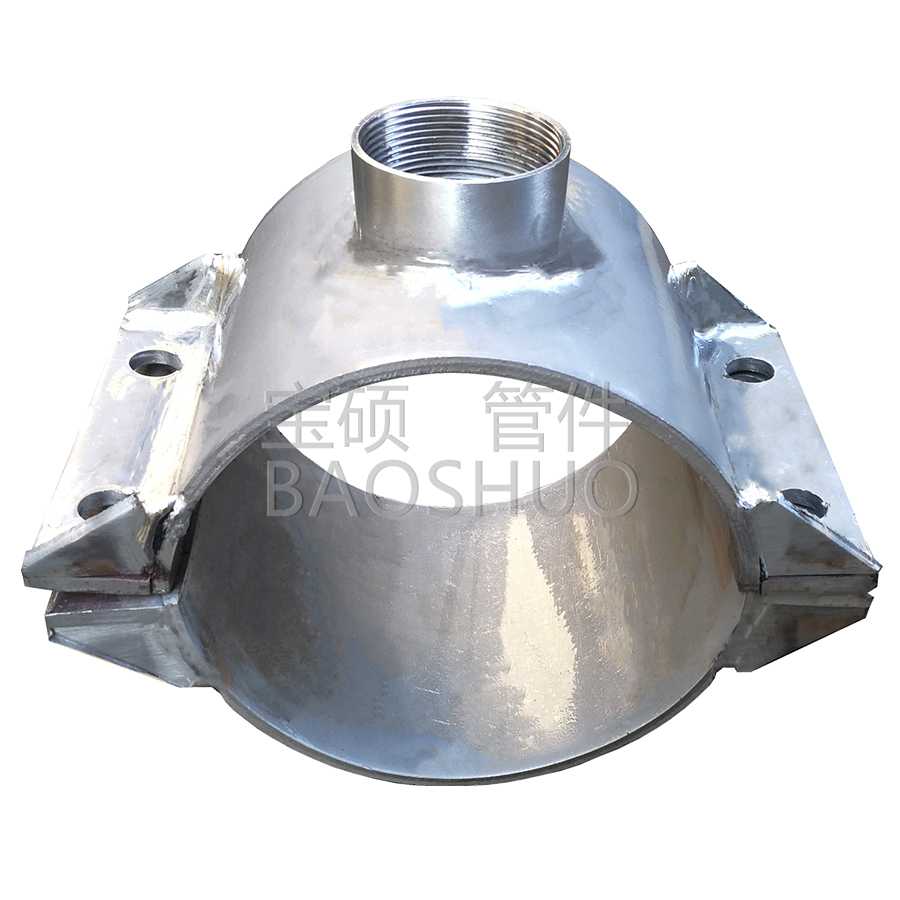

开孔三通规格: 根据支管管径、主管管径、压力等级和介质选择合适的开孔三通型号和材质。确保其额定压力大于等于系统工作压力。如:针对腐蚀性管道可选择宝硕不锈钢开孔三通,可以选择丝口和法兰的开孔接口。
![]() |
![]() |
开孔机与刀具: 选择与开孔三通尺寸、主管材质匹配的开孔机和专用套料钻头
阀门: 选择与开孔三通螺纹匹配、压力等级合适、密封可靠的闸阀或球阀。
螺纹密封: 选择合适的螺纹密封剂或生料带,确保其适用于系统介质、压力和温度。
连接件: 准备好符合规格的短节、管箍、活接头、法兰等后续连接所需的管件。
- 安装操作关键步骤与注意事项:
准确定位与划线: 严格按照设计要求确定开孔中心位置,并精确划线。考虑后续操作的便利性(如阀门手柄操作空间)。
开孔三通安装与密封,将两半开孔三通对准预计好的开孔位置,对角顺序拧螺丝,确保开孔三通四周与管道间隙均匀,橡胶被充分压缩形成有效密封
将开孔三通(带阀门,阀门保持全开状态)对准管道开孔中心,紧密贴合在管道外壁上。
开孔机安装与对中,将开孔机通过法兰或螺纹连接到开孔三通的阀门上。均匀紧固开孔机与阀门之间的连接螺栓,开始后续开孔作业,连接支管等。确认无泄漏后,支管可投入正常使用。
安全是核心: 充分评估风险,做好防护和应急准备。
管道状况是基础: 壁厚、腐蚀、缺陷检查至关重要。
设备材料匹配: 选型正确,压力等级、材质、规格都要符合要求。
精确对中: 贯穿开孔和攻丝全过程。
阀门操作顺序: 开孔时阀门必须全开;开孔完成后必须先关阀再拆开孔机。
密封可靠: 鞍座垫片紧固均匀,螺纹密封正确施工。
规范操作: 严格按照设备操作规程和施工规范进行。
彻底检查: 安装后及投运初期必须严密检查所有密封点。
