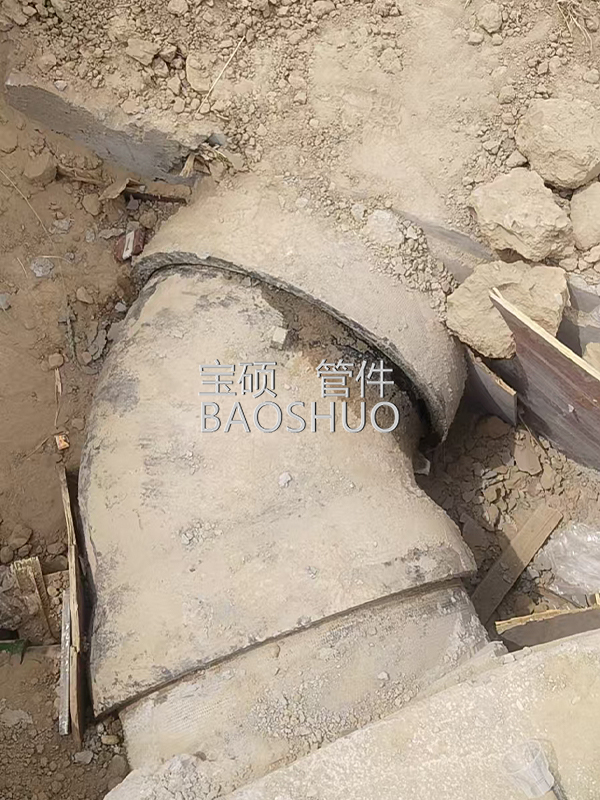

🧿 第一种是停水更换。如果条件允许暂停供水，直接把坏了的管子换掉是个彻底的办法。不过得盘算清楚各项成本：停水可能造成的损失、新管道的购置费用、安装时的人工支出，还有把管子运到现场的运费，都得纳入考量。

🧿第二种是用专用的维修管箍，也就是常说的哈夫节。这种方法最大的好处是不用停水，能在带水带压的情况下直接维修，安装起来也不复杂。费用方面，得看管道泄漏的位置是直管、三通、弯头还是法兰，不同部位要用对应的哈夫节，价格会有差异，再加上安装费和运输费，就是总的开销了。

重点说说为啥不推荐焊接。球墨铸铁管的焊接风险，主要跟它的材料特性和焊接时的工艺问题分不开。

从材料本身来看，球墨铸铁里的碳和硅含量不低。焊接时，管道母材会熔进焊缝里，导致焊缝金属的碳当量变得很高，这可不是好事。而且焊接时，靠近熔合线的区域会被快速加热又迅速冷却，这一热一冷，会让这个区域的组织变得又硬又脆——可能形成马氏体，这种结构硬脆易裂；也可能出现白口组织，就像白口铸铁一样，硬得没法加工，韧性也极差。

另外，球墨铸铁之所以有不错的强度和韧性，全靠里面的球状石墨。但焊接时，热影响区里靠近熔合线的石墨球可能会部分溶解或者变形，原本的优势就打了折扣。更麻烦的是，熔合线附近的基体组织还会变成上面说的脆性结构。同时，高碳当量加上硫、磷等杂质，会让焊缝在凝固快结束时特别容易出现热裂纹；而焊缝和热影响区里的马氏体，对氢脆很敏感，焊接时进入的氢在冷却时聚集到微小缺陷处，再加上残余的拉应力，可能过段时间才开裂，也就是冷裂纹。还有，母材和填充金属的成分差异大，熔合区容易形成又硬又脆的过渡层，影响整体性能。

再说说热应力和变形的问题。铸铁的导热性不算好，线膨胀系数却不低。焊接时局部集中加热，之后又快速冷却，焊缝和热影响区会产生很大的收缩应力。可铸铁本身塑性很差，没办法通过变形来释放这些应力。这么一来，巨大的残余拉应力作用在已经变脆变硬的热影响区，焊缝或者热影响区就很容易开裂，有时候焊的时候就裂了，有时候冷却后或者放一段时间才出现。而且局部加热和收缩还可能让管道弯的弯、扭的扭，出现不可控的变形。

所以说，球墨铸铁管焊接的风险，其实是高碳当量导致的组织脆化、巨大的焊接残余应力，再加上铸铁本身塑性差没法释放应力，这三个因素凑到一起造成的。焊出来的接头，尤其是热影响区，往往又硬又脆，容易开裂，性能比原来的管道差很多。

除非是实在没办法用标准连接，或者只是小范围修复，而且有严格的工艺保障和检测手段，否则别轻易用焊接。就算要用，也得找经验特别丰富的焊工，严格按照针对球墨铸铁的特殊焊接规范来做，比如预热、选对焊材、控制工艺、做好后热或热处理。要是涉及到重要的压力管道，焊接修复的方案必须经过严格的评估和批准才行。
